asrelectronics - CNC series ECAM-2

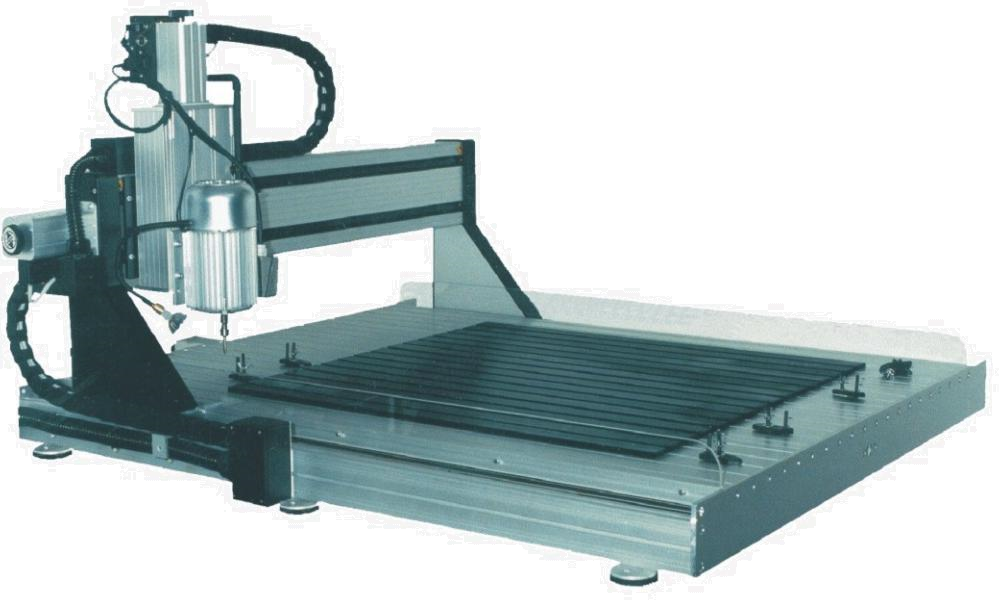

Γενική Περιγραφή :

Οι Μηχανές της σειράς ECAM-2 είναι κατασκευασμένες από ειδικά επεξεργασμένα προφίλ αλουμινίου

που τους δίνουν αυξημένη στιβαρότητα με μικρό βάρος. Διατίθενται σε πέντε μοντέλα πού διαφέρουν ως

προς στις ωφέλιμες διαστάσεις.

Τα κινούμενα μέρη στηρίζονται σε χαλύβδινους ευθύγραμμους οδηγούς ακριβείας με αντιδιαβρωτική

επεξεργασία και ένσφαιρα γραμμικά ρουλεμάν. Ακρίβεια θέσης και Επαναληπτικότητα καλύτερη από

0.01 mm, εξασφαλίζονται από βίδες ακριβείας (ball screws).

Όλα τα μοντέλα είναι εφοδιασμένα με δύο τερματικούς διακόπτες ανά άξονα και χαρακτηρίζονται από

ομαλή κίνηση ακόμη και σε μεγάλες ταχύτητες. Ωφέλιμη Επιφάνεια από 540 x 500 έως 1000 x 1250 mm.

Μοτέρ Κίνησης :

Η κίνηση των μηχανών γίνεται με Βηματικούς Κινητήρες ( έλεγχος με μικροβήματα ) ή με κινητήρες

DC Σέρβο για πιο απαιτητικές εφαρμογές. Προαιρετικά μπορεί να χρησιμοποιηθούν και AC Σερβοκινητήρες

με μικρή αύξηση του κόστους.

Ηλεκτρονικά Ελέγχου :

Οι Μονάδες ισχύος για τους κινητήρες ελέγχονται από κεντρική υπολογιστική μονάδα (upper controller)

η οποία συνδέεται στον κεντρικό υπολογιστή (PC) μέσω της θύρας USB.

Λογισμικό :

Το Λογισμικό για τον έλεγχο της μηχανής είναι σε περιβάλλον Windows , στα Ελληνικά, με δυνατότητα

συνεργασίας με δημοφιλή σχεδιαστικά πακέτα (π.χ. CorelDraw, AutoCAD κ.λ.π.). Το πρόγραμμα είναι

κατάλληλο τόσο για εφαρμογές 2.5D όσο και 3D. Δέχεται αρχεία HPGL και AI (Adobe Illustrator) για

εφαρμογές 2.5.D καθώς καί G-Code για τρισδιάστατες εφαρμογές σε συνεργασία με σχεδιαστικά 3D

( Type3, EdgeCam, ArtCAM κ.λ.π.). Είναι ειδικά προσαρμοσμένο στις εφαρμογές κοπής- χάραξης υλικών

με δυνατότητες όπως :

- Αυτόματη δημιουργία διαδοχικών κοπών σε περίπτωση κοπής μεγάλου πάχους

- Αντιστάθμιση του πάχους του εργαλείου

- Κοπή με καμπυλωμένες γωνίες (καμπυλότητα ανάλογη της διαμέτρου του εργαλείου) για εύκολη

τοποθέτηση κομμένων σχημάτων σε αντίστοιχες οπές του ίδιου σχήματος χωρίς την ανάγκη

"λιμαρίσματος" στις γωνίες.

- Κοπή με γέφυρες για καλλίτερη συγκράτηση, μικρών κυρίως αντικειμένων, όταν η συγκράτηση με

άλλο τρόπο δεν είναι επαρκής.

- Σε περίπτωση κοπής καμπύλης επιφάνειας , το λογισμικό μπορεί να "μάθει" την καμπυλότητα και

η μηχανή να την παρακολουθήσει κατά την κοπή.

Μοτέρ Κοπής(Router) :

Τριφασικό, Αθόρυβο, Αερόψυκτο ή Υδρόψυκτο, 1000 - 24000 στρ./λεπτό. Χρειάζεται απλή μονοφασική

παροχή για την τροφοδοσία του γιατί τροφοδοτείται μέσω ηλεκτρονικού μετατροπέα (Inverter).

Ισχύς 0.75KW - 1.5KW (1h-2h). Ανάλογα με την εφαρμογή, έχει ενσωματωμένη διάταξη απορρόφησης

σκόνης.

Χειριστήριο :

Για τον χειροκίνητο έλεγχο της μηχανής και της αρχικές ρυθμίσεις πριν την επεξεργασία

του αντικειμένου (Εικ.1). Δίνει την δυνατότητα μικρομετρικού ελέγχου της κίνησης της

μηχανής.

Μετρητής Μήκους Εργαλείου (Smart Touch) :

Διάταξη για την μέτρηση του μήκους του κοπτικού εργαλείου, του μοτέρ κοπής,

με μεγάλη ακρίβεια (Εικ.2). Μια επιπλέον χρήσιμη εφαρμογή της διάταξης αυτής,

είναι η μέτρηση της καμπυλότητας ανισόπαχων επιφανειών (π.χ. πλεξιγκλάς πρίν

την χάραξη). Με αυτόματο τρόπο και τη διάταξη αυτή, το λογισμικό "μαθαίνει" την

καμπυλότητα και προσαρμόζει το σχέδιο ώστε η μηχανή να χαράξει με σταθερό

βάθος.

Σύστημα Ρίψης Ψυκτικού Υγρού :

Για την κοπή μετάλλων (κυρίως αλουμινίου). Χρειάζεται πεπιεσμένο αέρα για την λειτουργία του.

Συγκράτηση μέ κενό (vacuum) :

Υπάρχει η δυνατότητα η μηχανή να εξοπλιστεί με διάταξη συγκράτησης με κενό (vacuum).

Στην περίπτωση αυτή, στην επιφάνεια εργασίας γίνεται ειδική διαμόρφωση ενώ για τη δημιουργία κενού

χρησιμοποιείται αντλία 40 κ.μ./ώρα.
