asrelectronics - CNC series ECAM-X4

Γενική Περιγραφή :

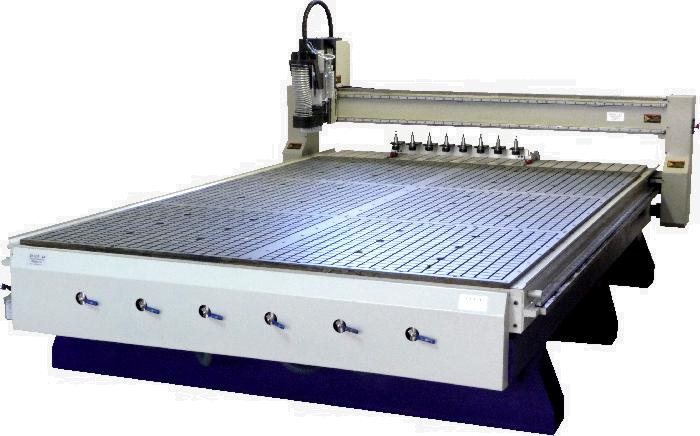

     Οι Μηχανές της σειράς ECAM-Χ4 είναι κατασκευασμένες από σιδερένιους κοιλοδοκούς βαρέως τύπου και γέφυρα από αλουμίνιο.
    Τα κινούμενα μέρη στηρίζονται σε χαλύβδινους ευθύγραμμους οδηγούς ακριβείας με αντιδιαβρωτική επεξεργασία και ένσφαιρα γραμμικά ρουλεμάν. Η κίνηση στους μεγάλους άξονες Χ και Υ γίνεται με κρεμαριέρες ενώ στον κατακόρυφο άξονα Ζ με βίδα.
     Η σειρά ECAM-X4 είναι ιδανική τόσο για την επιγραφοποιία όσο και για επεξεργασία ξύλου, MDF,
επίπλων, πορτών κ.λ.π. Για την κατασκευή πορτών διατίθεται ειδικό λογισμικό τόσο για παραμετροποίηση σχεδίων όσο και για την κατασκευή κλειδαριάς και μεντεσέδων.
     Όλα τα μοντέλα είναι εφοδιασμένα με δύο τερματικούς διακόπτες ανά άξονα και χαρακτηρίζονται από ομαλή κίνηση ακόμη και σε μεγάλες ταχύτητες. Ωφέλιμη Επιφάνεια από 600 x 900 mm έως
2000 x 4000 mm.

Μοτέρ Κίνησης :

    Η κίνηση των μηχανών γίνεται με Κινητήρες AC Σέρβο 400W ή 800W ανάλογα με το μέγεθος.
Δύο (2) κινητήρες για τον άξονα Χ και από ένας (1) για τούς άξονες Υ και Ζ.

Ηλεκτρονικά Ελέγχου :

   Οι Μονάδες ισχύος για τους κινητήρες ελέγονται από κεντρική υπολογιστική μονάδα (upper controller)
η οποία συνδέεται στον κεντρικό υπολογιστή (PC) μέσω της θύρας USB.

Λογισμικό :

   Το Λογισμικό για τον έλεγχο της μηχανής είναι σε περιβάλλον Windows , στα Ελληνικά, με δυνατότητα
συνεργασίας με δημοφιλή σχεδιαστικά πακέτα (π.χ. CorelDraw, AutoCAD κ.λ.π.). Το πρόγραμμα είναι
κατάλληλο τόσο για εφαρμογές 2.5D όσο και 3D. Δέχεται αρχεία HPGL και AI (Adobe Illustrator) για
εφαρμογές 2.5.D καθώς καί G-Code για τρισδιάστατες εφαρμογές σε συνεργασία με σχεδιαστικά 3D
( Type3, EdgeCam, ArtCAM κ.λ.π.). Είναι ειδικά προσαρμοσμένο στις εφαρμογές κοπής- χάραξης υλικών
με δυνατότητες όπως :
             - Αυτόματη δημιουργία διαδοχικών κοπών σε περίπτωση κοπής μεγάλου πάχους
             - Αντιστάθμιση του πάχους του εργαλείου
             - Κοπή με καμπυλωμένες γωνίες (καμπυλότητα ανάλογη της διαμέτρου του εργαλείου) για εύκολη
               τοποθέτηση κομμένων σχημάτων σε αντίστοιχες οπές του ίδιου σχήματος χωρίς την ανάγκη
               "λιμαρίσματος" στις γωνίες.
             - Κοπή με γέφυρες για καλλίτερη συγκράτηση, μικρών κυρίως αντικειμένων, όταν η συγκράτηση με
               άλλο τρόπο δεν είναι επαρκής.
             - Σε περίπτωση κοπής καμπύλης επιφάνειας , το λογισμικό μπορεί να "μάθει" την καμπυλότητα και
               η μηχανή να την παρακολουθήσει κατά την κοπή.

               Όσον αφορά την κατασκευή πορτών, το λογισμικό για χάραξη 'ταμπλάδων' κάνει αυτόματη
               παραμετροποίηση ( δηλ. χαρακτηριστικά των σχεδίων όπως κύκλους, αποστάσεις ταμπλάδων
               κ.λ.π τα κρατάει σταθερά ανεξάρτητα από τις διαστάσεις της πόρτας.). Συνοδεύεται από μεγάλο
               αριθμό σχεδίων για πόρτες και πορτάκια . Επίσης με το κατάλληλο εξάρτημα στο μοτέρ κοπής,
               μπορεί να κάνει οριζόντια επεξεργασία ( "σόκορο") όπως κλειδαριές και μεντεσέδες.

Αυτόματη Αλλαγή Εργαλείου :

Το Λογισμικό υποστηρίζει αυτόματη αλλαγή μέχρι 8 εργαλείων.

Μοτέρ Κοπής(Router) :

   Τριφασικό, Αθόρυβο, Αερόψυκτο ή Υδρόψυκτο, 1000 - 24000 στρ./λεπτό. Χρειάζεται απλή μονοφασική παροχή για την τροφοδοσία του γιατί τροφοδοτείται μέσω ηλεκτρονικού μετατροπέα (Inverter).
Ισχύς 0.75KW - 8KW (1h-11h). Για εφαρμογές αυτόματης αλλαγής εργαλείου, οι μηχανές εξοπλίζονται με Μοτέρ κοπής του Ιταλικού Οίκου HSD. Όλα τα μοτέρ εξοπλίζονται με διατάξεις απορρόφησης της σκόνης. Οι διατάξεις είναι αυτόματες και ελέγχονται ηλεκτρονικά. Απαραίτητη είναι και η ύπαρξη πεπιεσμένου αέρα για τη λειτουργία τους. Τα Μοτέρ κοπής ελέγχονται από μετατροπείς (inverters) του Γερμανικού οίκου Lenze.

Χειριστήριο :

   Για τον χειροκίνητο έλεγχο της μηχανής και της αρχικές ρυθμίσεις πριν την επεξεργασία
του αντικειμένου (Εικ.1). Δίνει την δυνατότητα μικρομετρικού ελέγχου της κίνησης της μηχανής.

Μετρητής Μήκους Εργαλείου (Smart Touch) :

   Διάταξη για την μέτρηση του μήκους του κοπτικού εργαλείου, του μοτέρ κοπής,
με μεγάλη ακρίβεια (Εικ.2). Μια επιπλέον χρήσιμη εφαρμογή της διάταξης αυτής, είναι η
μέτρηση της καμπυλότητας ανισόπαχων επιφανειών (π.χ. πλεξιγκλάς πριν την χάραξη).
Με αυτόματο τρόπο και τη διάταξη αυτή, το λογισμικό "μαθαίνει" την καμπυλότητα και
προσαρμόζει το σχέδιο ώστε η μηχανή να χαράξει με σταθερό βάθος.
Στην περίπτωση μηχανών με αυτόματη αλλαγή εργαλείου, η μηχανή μετράει
το μήκος όλων των εργαλείων αυτόματα.

Σύστημα Ρίψης Ψυκτικού Υγρού :

   Για την κοπή μετάλλων (κυρίως αλουμινίου). Χρειάζεται πεπιεσμένο αέρα για την λειτουργία του.

Συγκράτηση μέ κενό (vacuum) :

   Οι μηχανές της σειράς ECAM-X4 είναι συνήθως εξοπλισμένες με δυνατότητα συγκράτησης με κενό.
Χρησιμοποιούνται αντλίες από 100 έως 300 κμ/ώρα του Ιταλικού Οίκου PVR.
Το σύστημα του κενού ελέγχεται πλήρως από τα ηλεκτρονικά της μηχανής.
